ARToolKit 教學 [三] 放置自己的模型

• 製作模型

  這軟體吃的模型是wrl檔，就我所知3D MAX 跟Rhino 還有SketchUp都可以匯出，但是只有3D MAX可以匯出貼圖的部分，所以想要匯出貼圖請用3D MAX吧!

1.　首先先建立一個3D檔。

2.　貼圖(可忽略)，首先先把要貼的圖檔放在ARToolKit\bin\Wrl\textures資料夾裡，要注意的是圖片只能為GIF檔。

3.　貼圖(可忽略)，在3D MAX找到ARToolKit\bin\Wrl\textures資料夾裡的貼圖，並套上材質。

4.　動畫(可忽略)，若要做動畫也可以在這裡做。

5.　完成之後匯出到ARToolKit\bin\Wrl資料夾裡，匯出格式為VRML97(*.wrl)

6.　接下來的視窗，把下面Bitmap URL Prefix這裡把路徑改為貼圖在電腦中的路徑。

• 放置模型

1.　接下來到ARToolKit\bin\Wrl裡面就會發現剛剛匯出的tea.WRL檔。然後複製一個bud_B.dat並且改名為tea.dat，這樣就有dat檔可以給wrl用了。

2.　把dat檔裡的第一行改成wrl的檔名

----------------------------------------------------------------------------------------------------------

tea.wrl  　　　　　　　　　//改這裡

0.0 0.0 0.0 # Translation　　　

0.0 0.0 0.0 0.0 # Rotation 　　

10.0 10.0 10.0 # Scale    　

----------------------------------------------------------------------------------------------------------

3.　再來一樣到ARToolKit\bin\Data修改object_data_vrml

VRML     Wrl/bud_B.dat 改成VRML       Wrl/tea.dat

 ----------------------------------------------------------------------------------------------------------

#the number of patterns to be recognized

2

#pattern 1

VRML     Wrl/tea.dat     //改這裡!!

Data/patt.hiro

80.0

0.0 0.0

#pattern 2

VRML     Wrl/snoman.dat

Data/patt.kanji

80.0

0.0 0.0

----------------------------------------------------------------------------------------------------------

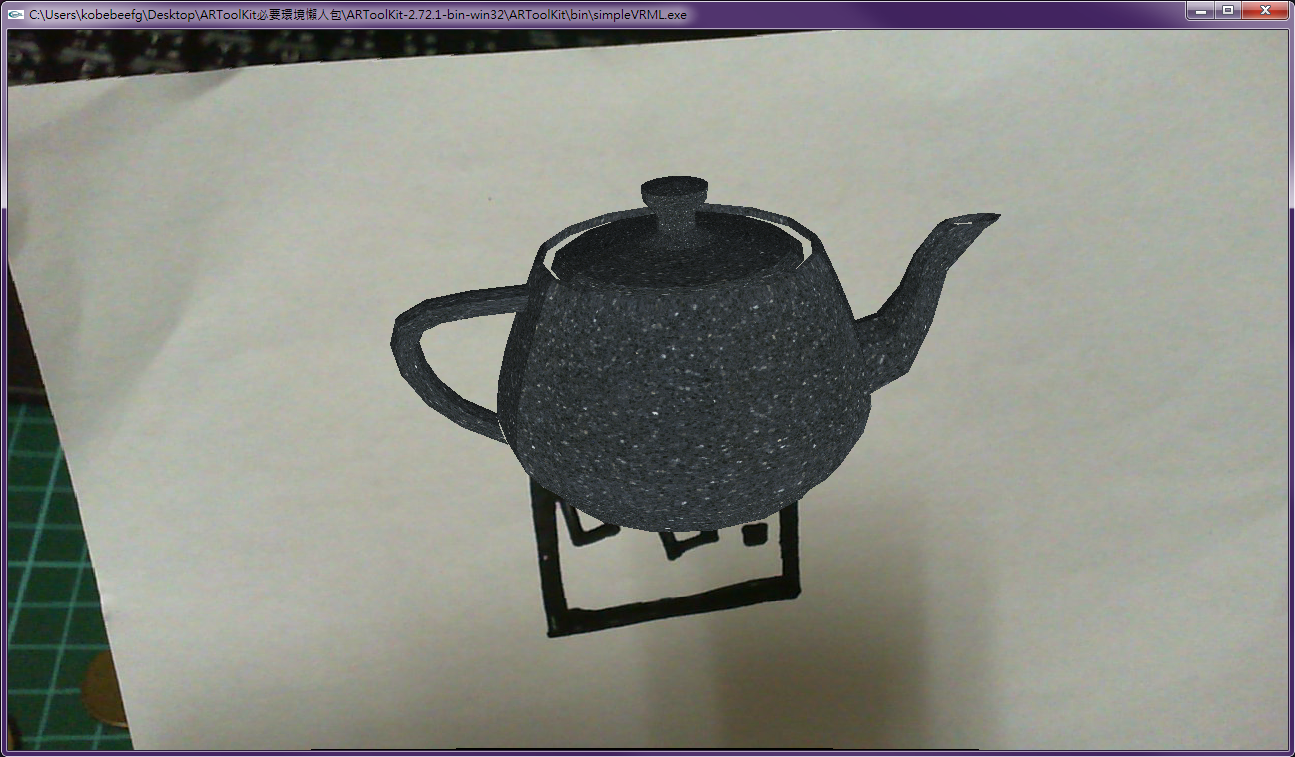

4.　開啟simpleVRML.exe就可以看到有貼圖還會動的模型了
